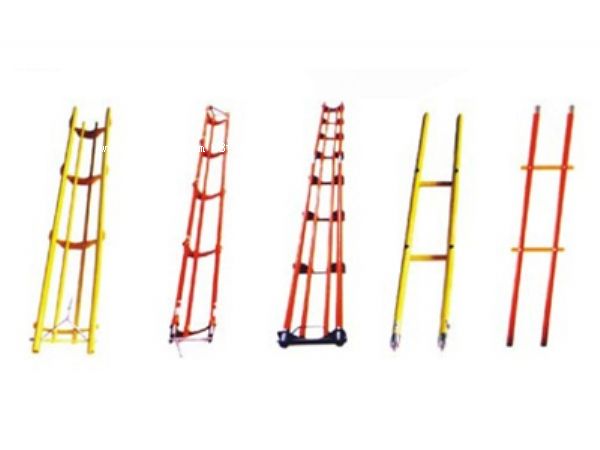

我厂专业生产托瓶架托瓶架，电话：0316-7869911有铝合金材质，环氧材质等，根据线路电压不同可分为，10kv，35kv，110kv，220kv等，有大刀卡，异形卡两种，分为单串，双串托瓶架，长度可以订做。

托瓶架绝缘支、拉、吊杆绝缘拉、吊杆是更换耐张和直线绝缘子的承力和主绝缘工具。更换耐张绝缘子串时承受水平张力；更换直线绝缘子串时承受垂直荷载和风压荷载。

绝缘支、拉杆一般需组合使用，使导线同时受支、拉杆控制作定向移动。此种工具一般用于66kv及以下荷载较小的项目。

绝缘支、拉杆必须使用专门的固定器固定在杆塔上，严禁以人体为依托使用支、拉杆移动导线。

托瓶架绝缘托瓶装置(包括瓶架、吊瓶钩、抓瓶器)

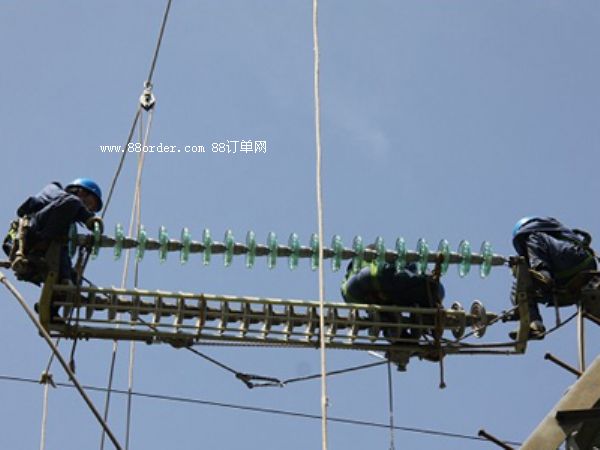

水平托瓶架

警示带用于更换耐张绝缘子串，有整体式和分段式两种。电压越高，绝缘子串越长，宜采用分段式。

使用分段式托瓶架时，托瓶架两侧滚轮应落入轨道——拉杆，各段托瓶架应保持相应位置且连接可靠。拖动托瓶架时，严防冲击和左右摇摆。

利用整体式托瓶架作轨道拖动整串绝缘子至横担侧更换时，应设法避免擦伤托瓶架。

6.5.2.2转动托瓶架托瓶架　　一般配合绝缘滑车用于更换直线长绝缘子串。

a)托瓶架上端铰链点应与绝缘子挂点高度相适应，防止托瓶架从垂直状态向水平状态转动时产生扭转或弯曲变形；

b)拖动托瓶架的拉绳索或滑车组，其吊起侧的锚固点应适当高于托瓶架最终水平位置，避免发生人为的中途返工现象；

c)长的托瓶架转动到接近水平位置前，应在托瓶架的中间位置增设吊拉绳索，以减小托瓶架的弯曲受力。

6.5.2.3托瓶架吊瓶钩，

与抱杆、绝缘滑车组配合，用于吊出和吊入耐张绝缘子串。

a)吊瓶钩的钩子应均匀分布，每只钩承重以不超过25kg为宜；

b)吊绝缘子串的过程中，吊瓶钩两侧需系控制绳索，以控制其移动方向，便于到位。

警示带托瓶架的额定设计荷重（qts）

（1） 绝缘子串自重 按预期通用范围内的最高吨位绝缘子的自重gj及最大串长片数n，按下列公式计算取整数。

（2） 冲击系数kc取下列数值：

在托瓶架上单个更换绝缘子 1.1

在托瓶架上整串拖动绝缘子（滚动） 1.2

在托瓶架上整串拖动绝缘子（滑动） 1.6

随托瓶架整体起落绝缘子 1.8~2.0

（3） 托瓶架的额定设计荷重按下列公式计算取整数：

qts=kcngj （n）托瓶架型号规格（mm）用途jpt—0131×1800用于110kv线路更换耐张单串整串绝缘子jpt—02（25＋35）×4×2000用于110kv线路更换耐张双串中的一串绝缘子jpt—03（25＋45）×4×2750用于220kv线路更换耐张双串中的一串绝缘子jpt—04（31＋53）×4×3500用于330kv线路更换耐张整串绝缘子jpt—05（31＋53）×4×3750用于330kv线路更换耐张整串绝缘子jpt—06（25＋68）×4×4500用于330kv线路更换耐张整串特殊绝缘子jpt—07（31＋53）×4×4200用于500kv线路更换整串绝缘子jpt—09（25＋68）×4×5000用于500kv线路更换整串绝缘子

以上是我厂绝缘子托瓶架 托瓶架 的信息，此外，我公司还生产，拉闸杆，安全带，安全绳，防坠器，安全帽，卡线器，紧线器，防扭钢丝绳，放线滑车等设备，我公司致力于电力施工工具开发销售多年，在华北，华南，内蒙，新疆，云贵地区有较高的评价，
