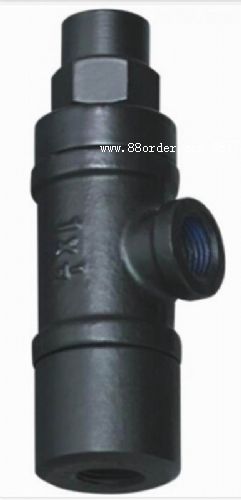

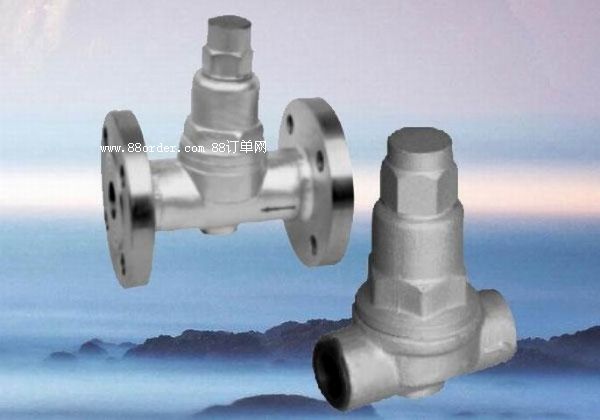

进口波纹管式疏水阀

美国欧可oke波纹管式疏水阀是一种广泛应用于蒸汽系统中的重要设备，其主要功能是排除蒸汽系统中的冷凝水，防止水击和泄漏等问题，保障系统的正常运行。波纹管式疏水阀的工作原理是基于蒸汽和凝结水之间的温差，通过波纹管的膨胀和收缩来控制阀门的开启和关闭。

工作原理

波纹管式疏水阀的内部结构主要由不锈钢波纹管、弹簧、调节螺钉等组成。波纹管内充有一种汽化温度低于水饱和温度的液体，当蒸汽进入疏水阀时，蒸汽压力推动波纹管膨胀，使进水口关闭，出水口打开。随着蒸汽压力的逐渐升高，波纹管进一步膨胀，进水口完全关闭，出水口完全打开。当蒸汽压力降低时，波纹管收缩，进水口打开，出水口关闭。通过这种方式，波纹管式疏水阀能够自动排除蒸汽系统中的冷凝水，保持蒸汽系统的正常运行。

性能特点

灵敏度高：波纹管式疏水阀的波纹管具有较高的灵敏度，能够快速响应蒸汽压力的变化，确保系统的稳定运行。

耐腐蚀性强：波纹管采用耐腐蚀材料制造，能够适应各种恶劣环境，延长使用寿命。

维护方便：波纹管式疏水阀结构简单，维护方便，能够减少企业的运营成本。

可靠性高：该阀门经过严格的质量控制和性能测试，具有较高的可靠性和稳定性。

应用领域

波纹管式疏水阀广泛应用于石油、化工、电力、冶金等行业的蒸汽系统中。在这些领域中，蒸汽系统需要保持稳定运行，而波纹管式疏水阀能够有效地排除系统中的冷凝水，防止水击和泄漏等问题，保障系统的正常运行。

具体型号和参数

波纹管式疏水阀有多种型号和规格，以满足不同应用场景的需求。例如，cs14f-16c型号的波纹管式疏水阀，其公称通径为15mm，连接方式为螺纹，工作压力范围为0.01-1.6mpa，排水温度调节范围为60-120℃，最高允许温度为220℃，阀体材料为碳钢。

安装和维护

波纹管式疏水阀的安装和维护相对简单。在安装过程中，应确保阀门安装在蒸汽管路较低的位置，并在阀门前装有过滤器、截止阀，阀门后应装有止回阀，同时安装旁路阀和旁通阀。在维护方面，应定期检查阀门的工作状态，确保其正常运行。

节能效果

波纹管式疏水阀能够有效利用凝结水中的一部分显热，阀前始终存有高温凝结水，无蒸汽泄漏，节能效果好。通过调节波纹管的膨胀量，可以控制凝结水的排放温度，从而提高热能的利用效率。

总结

波纹管式疏水阀是一种性能优异、结构简单的蒸汽疏水设备，能够自动排除系统中的冷凝水，保持蒸汽系统的正常运行。其广泛应用于各种工业领域，是蒸汽系统中不可或缺的重要设备。在选择和使用波纹管式疏水阀时，应根据具体的应用场景和需求，选择合适的型号和规格，并注意正确的安装和维护，以确保其长期稳定运行。

oke波纹管式疏水阀详细参数

口径 dn15～200mm

压力 pn1.0～pn1.6mpa

适用温度 -40～+220℃

适用介质 饱和蒸汽,凝结水

连接方式 螺纹，法兰或者焊接

阀结构 波纹管式

阀体材质 铸钢、不锈钢、铬钼钢、铬钼钒钢。

内件材质304、316

产品品牌：美国欧可（oke）
