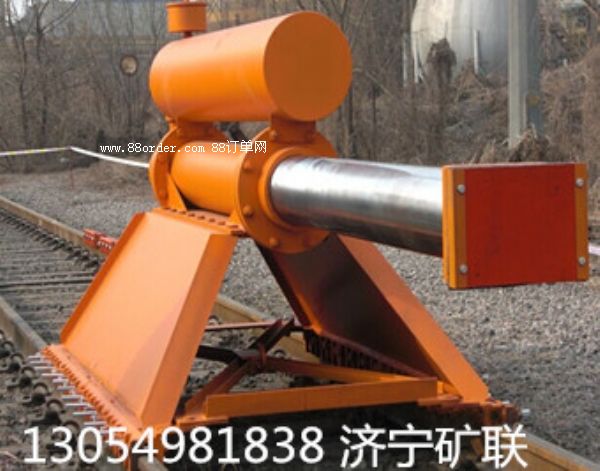

大家好：我是济宁矿联工程机械有限公司产品推广专员宋振明，今天为大家介绍一款经久耐用的产品——cdh-c型插接式滑动挡车器，快随我一起看看吧！

首先：介绍一下它的用途：cdh-c20型挡车器是安装在铁路尽头线防止车辆溜逸时撞击车挡的安全设备。cdh-20型挡车器是cdh型挡车器的改进型，结构合理，制动力大，支臂与制动轨采用的插入式连接方式，安装简便，便于维修和复位。

然后：cdh-c20型滑动挡车器主要技术指标

1、挡车器水平总阻力不小于15（t）

2、允许车辆对挡车器最大冲撞速度为20km/h。

3、缓冲橡胶板中心距基本轨轨面高850±20mm

还有：cdh-c20型滑动挡车器结构及工作原理

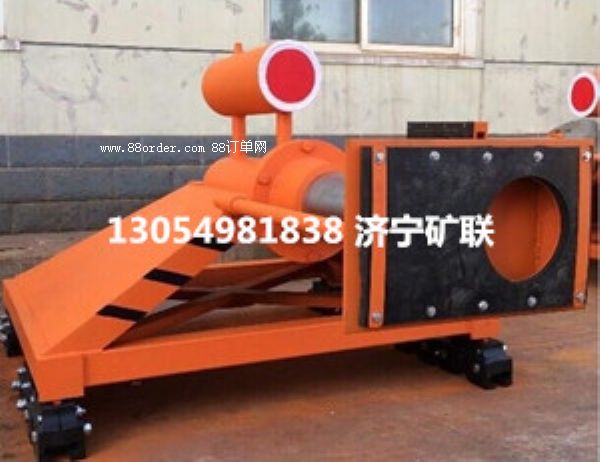

挡车器由主体架和两对增力器组成，全长2800mm

1、缓冲橡胶板

2、车辆的撞击力由缓冲橡胶板、支座左右支臂传递到制动轨。

3、制动轨、弹簧座.与基本轨产生摩擦阻力阻止车辆滑行。

4、由板弹簧、弹簧座、楔铁、承座组成弹性加压装置，安装在主体架的制动轨和增力器制动轨中，它    的作用是在挡车器静态时就形成予压力，增加制动时的摩擦阻力，并且在动态时能使制动力持续不断地起作用，直至停车。

5、支臂板由整版制成，由支座，前、后横梁，上、下斜梁紧密相连组成主体架，结构合理，整体强大    大，能承受车辆较大速度的撞击。

6、支臂板由下部的蹄型块直接插入制动轨，结构简单，安装、维修、复位方便。

7、主体架受力后依次推动挡车器前面的两对制动轨、后面两对制动轨和两对增力器滑行，摩擦阻力逐    步增加，即可防止撞坏车辆和主体架，又能使挡车器累计阻力增大。拥有较大的制动能力。

各种型号滑动挡车器的结构强度允许最大撞击速度v及能高h

1 cdh-c10型    v = 10 km/h   h = 0.39m

2 cdh-c15型    v = 15 km/h   h = 0.89m

3 cdh-c20型    v = 20 km/h   h = 1.57m

4 cdh-c25型    v = 25 km/h   h = 2.46m

5 cdh-c28型    v = 28 km/h   h = 3.08m

如果您正需要它，拿起您的电话订购吧：质保一年！
