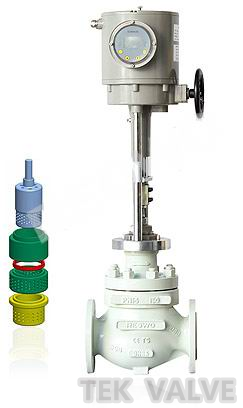

进口高温电动调节阀
德国泰科高温电动调节阀又名控制阀(英文名:control valve)。,在工业自动化过程控制领域中,通过接受调节控制单元输出4-20ma的控制信号,借助动力操作去改变介质流量、压力、温度、液位等工艺参数的最终控制元件。
德国泰科[tek]高温电动调节阀节机构采用平衡式阀塞结构,电子式电动高温调节阀具有阀稳定性好,不易震动,噪音低,对温度敏感性小,允许使用压差不大、温度较大等特点。
一般由执行机构和阀门组成。如果按行程特点,调节阀可分为直行程和角行程;按其所配执行机构使用的动力,按其功能和特性分为线性特性,等百分比特性及抛物线特性三种。适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。
德国泰科[tek]电动高温调节阀进口电动高温调节阀调节机构采用平衡式阀塞结构,电子式电动高温调节阀具有阀稳定性好,不易震动,噪音低,对温度敏感性小,允许使用压差不大、温度较大等特点。
进口电动高温调节阀广泛使用于流量大,温度高,泄漏量要求不严格的场合,“被评为欧美最认可的阀门之一 ”。
进口电动高温调节阀是由3810系列(psl系列)电子式电动执行机构和高温调节阀体组成,由3810系列(或者psl系列)电动执行器和精小型调节阀体组成,内含饲服功能,接受统一的4-20ma或1-5v·dc的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
主要技术参数:
技术规范基本设计:jis b2201-1984、ansi b16.5-1981、gb/t9112~9124、jb/t79-94等
测试:asme b16.104
尺寸范围:dn15~dn300
压力等级:1.0~25.0mpa
介质温度:-29℃-650℃
壳体材料:碳钢、不锈钢
适用介质:气体、液体、蒸汽
操作方式:电动 技术参数 可提供直线、等百分比固有流量特性
作用方式:电开式(k)、电关式(b)
动作灵敏、连线简单、流量大、体积小
电源电压:220v、50hz
信号范围(dc):0~10ma、4~20ma、1~5v、0~10v
进口电动高温调节阀技术参数
公称通径 dn(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
l |
pn16/25 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
550 |
640 |
880 |
pn40 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
640 |
760 |
910 |
|
pn64 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
670 |
810 |
950 |
|
h |
pn16/25 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
195 |
230 |
pn40 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
205 |
245 |
|
pn64 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
207.5 |
230 |
260 |
|
h1 |
396 |
428 |
428 |
436 |
415 |
464 |
507 |
690 |
840 |
632 |
725 |
882 |
|
h2 |
psl |
465 |
465 |
465 |
465 |
560 |
560 |
560 |
560 |
560 |
788 |
788 |
788 |
3810 |
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
725 |
725 |
|
d |
177 |
177 |
177 |
177 |
182 |
182 |
182 |
182 |
182 |
218 |
218 |
218 |
|
r |
225 |
225 |
225 |
225 |
257 |
257 |
257 |
310 |
310 |
310 |
310 |
310 |
阀体形式 |
直通铸造球型阀 |
公称通径 |
dn20~300mm |
公称压力 |
pn 1.6、2.5、4.0、6.4、10.0 mpa |
法兰标准 |
gb/t9113、 jb/t79、hg20594及其他标准 |
连接形式 |
法兰(ff rf rtj)、焊接(sw bw)、螺纹(适用于1″以内) |
阀盖形式 |
高温型+250~+450℃、超高温型+250~+560℃ |
压盖型式 |
螺栓压紧式 |
密封填料 |
v型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
阀体材料 |
铸钢(wcb)、不锈钢(cf8、cf8m、cf3、cf3m)、铬钼钢 |
阀芯形式 |
单座、套筒、笼式 |
流量特性 |
线性、等百分比 |
阀芯材料 |
不锈钢 (304、304l、316、316l) |
执行器型号 |
3810l系列、psl系列、dkz系列及进口执行器 |
主要技术参数 |
电源电压:220v/50hz、输入信号:4-20ma或1-5v·dc、输出信号:4-20ma·dc 防护等级:相当ip55、隔爆标志:exdⅱbt4、手操功能:手柄 环境温度:-25~+70℃、环境湿度:≤95% |
进口电动高温调节阀流量系数及允许压差
公称通径 dn |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
阀座直径 dn |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数kv |
单座 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
1000 |
1600 |
笼式 |
9 |
15 |
23 |
35 |
59 |
95 |
148 |
236 |
355 |
568 |
885 |
1260 |
|
套筒 |
10 |
16 |
25 |
40 |
63 |
100 |
155 |
250 |
370 |
580 |
900 |
1300 |
|
额定行程 |
16 |
25 |
40 |
60 |
100 |
||||||||
允许压差(mpa) |
单座 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0,7 |
0.6 |
0.5 |
0.3 |
0.28 |
笼式 |
5.8 |
5.0 |
4.9 |
4.3 |
3.0 |
3.7 |
3.5 |
3.1 |
2.8 |
2,8 |
2.4 |
2.0 |
|
套筒 |
6.4 |
5.2 |
5.2 |
4.6 |
4.6 |
3.7 |
3.7 |
3.5 |
3.1 |
3.1 |
2.6 |
2.2 |
进口电动高温调节阀性能参数
项目 |
指标值 |
||
基本误差% |
配3810l±2.0; 配psl±1.0 |
||
回差% |
配381l ±2.0; 配psl±1.0 |
||
死区% |
1.0 |
||
始终点偏差% |
电开 |
始点±2.5 |
终点±2.5 |
始点±2.5 |
终点±2.5 |
||
电关 |
始点 |
±2.5 |
|
终点 |
±2.5 |
||
额定行程偏差% |
≤2.5 |
||
泄露量l/h |
0.01%×阀额定容量 |
||
可调范围r |
50:1 |
进口电动高温调节阀外形连接尺寸
进口高温电动调节阀
