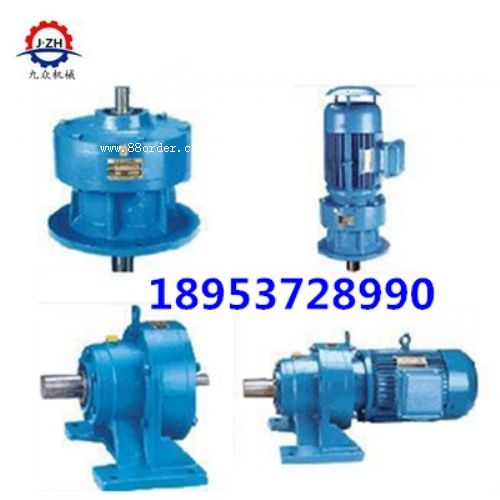

BWED1510-121-0.75摆线减速机

bwed1510-121-0.75摆线减速机

bwed摆线针轮减速机基本原理：

    bw摆线针轮减速机、bw减速机全部传动装置可分为三部分：输入部分、减速部分、输出部分。

在输入轴上装有一个错位180°的双偏心套，在偏心套上装有两个滚柱轴承，形成h机构，两个摆线轮的中心孔即为偏心套上转臂轴承的 滚道，并由摆线轮与针齿轮上一组环形排列的针齿轮相啮合，以组成少齿差内啮合减速机构，为了减少摩擦，在速比小的减速机中，针齿上带有针齿套。

　　当输入轴带着偏心套转动一周时，由于摆线轮上齿廊曲线的特点及其受针齿轮上针齿限制之故，摆线轮的运动成为即有公转又有自转的平面运动，在输入轴正转一周时，偏心套亦转动一周，摆线轮于相反方向上转过一个齿差从而得到减速，再借助w输出机 构，将摆线轮的低速自转运动通过销轴，传递给输出轴，从而获得较低的输出转速。

bwed摆线针轮减速机特点：

扭矩大：比市场上其它同类产品的扭矩高 35％左右；

　　 效率高：输入功率传动到输出时几乎没有能量消耗，高达 98％；

　　 低噪音：低噪音的齿轮设计及精确的研磨技术，确保运行安静；

　　 安全可靠：体积小，重量轻，承载能力强，能满足在极端条件下满负荷连续运行；

　　 安装形式：有轴装式、垂直直角式等多种安装形式。

bwed110a减速机、bwed120a减速机、bwed131减速机、bwed141减速机、bwd142a减速机、bwed152减速机、bwed153减速机、bwed163减速机、bwed174减速机、bwed184减速机

技术参数：

  功 率：0.25kw,0.37kw,0.55kw,0.75kw,1.1kw,1.5kw,2.2kw,3kw,4kw,5.5kw,7.5kw,

11kw,15kw,18.5kw,22kw,,30kw,37kw,40kw,45kw～55kw

  转 矩：150n·m～20000n·m

  传动比：

  单级：9，11,17,23,29,35,43,47,59,71,87

  双级：121,187,289,319,473,595,731,841,1003,1225,1505,1849,2065,2537,3481,5133,7569

  三级：2057-658503

xld,xwd,xw,xl,xwy,xly,bld,bly摆线针轮减速机，摆线减速机

1、结构原理：行星摆线传动,采用摆线轮与针齿内啮合, 形成少齿差内啮合减速机构，把输入转速同轴 反向传出并进行减速。

2、特点：采用行星传动原理体积小，无轴向力，速比变化范围大

3、安装型式：底座式、法兰式;输出方式:实心轴输出;输入方式：电机输入，轴输入

4、输入方式：直联电机、实心轴、法兰式输入。

5、平均效率：一级90％、二级88％。

摆线针轮减速机结构型号表示法：

1、b系列摆线针轮减速机

bw脚板式卧装双轴型摆线针轮减速机

bl法兰式立装双轴型摆线针轮减速机

bwy脚板式卧装专用电动机直联型摆线针轮减速机

bly法兰式立装专用电动机直联型摆线针轮减速机

bwd脚板式卧装普通电动机直联型摆线针轮减速机

bld法兰式立装普通电动机直联型摆线针轮减速机

bwed双级脚板式卧装普通电动机直联型摆线针轮减速机

bled双级法兰式立装专用电动机直联型摆线针轮减速机

本公司生产的摆线针轮减速机遍及全国各地，受到用户的广泛信任和欢迎。在此感谢您选用本公司的产品摆线针轮减速机！本公司对用户郑重承诺产品质量实行三包，质保期一年，为用户提供完善的售后服务。让用户买的放心、用的安心，为用户免除后顾之忧。 新余塔城平顶山乐山阿拉善南昌克拉玛依长沙宜昌包头绵阳海南白银运城池州昆明安顺益阳昭通承德呼伦贝尔辽源南宁沈阳黔西常德兖州漯河新疆石嘴山和田湖州嘉峪关海南云浮榆林邵阳合肥临沂成都武汉。

厂址：山东省济宁市任城区李营工业园
