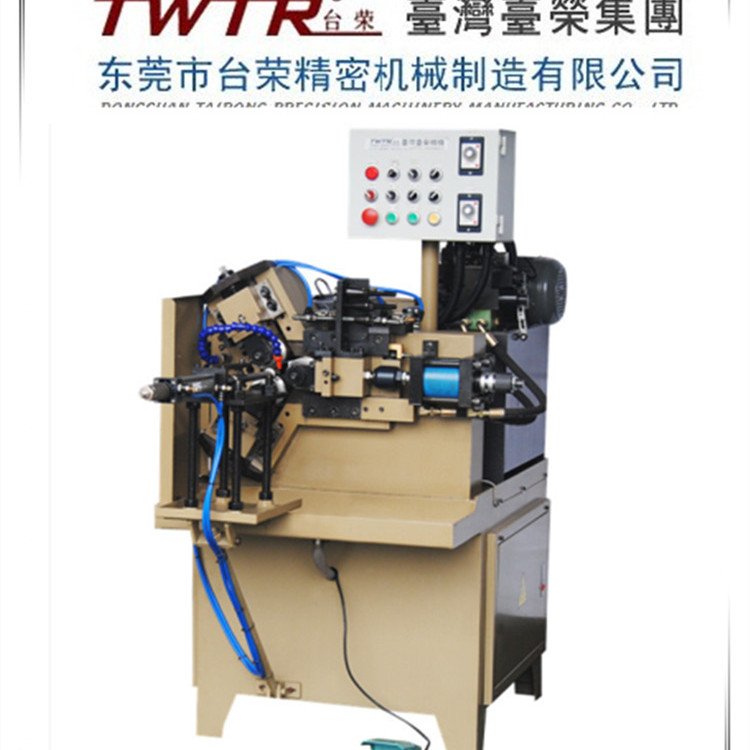

35三轴滚牙机管类滚丝机

三轴油压滚牙机35#

1．设备概要

ａ．适用本设备适用于金属管材的滚牙，滚网纹、滚直花、滚光、滚十字花、滚筋、滚槽、滚断、滚球面、滚齿、调直

ｂ机械结构立式 3轴的两轴固定（在范围内大小可调节）一边用油缸推进或退后     台湾品牌滚牙机技术

2．工作方式将需要滚牙的管材一端伸入三滚轮中间，通过滚牙轮对工件的挤压而加工出相应的螺纹，专为管类滚牙工件设计，以等三角支撑原理，能确保工件的同心度、圆度、垂直度，采用油压电器驱动操作简单压力大、平稳

3.设备能力

ａ．滚牙形式单件滚牙或连续工作

ｂ．滚制螺丝直径范围管材ф9－ф25mm

ｃ．节距范围0.5－2.5mm

ｄ．滚制螺丝最大长度固定50mm、滚通（长度无限）两用

ｅ．滚轮转速350r/min

ｆ．滚牙轮外径ф78(ф90mm)

ｇ．滚牙轮内径（健槽）ф25.4(6×3)

ｈ．滚轮厚度45mm

ｉ．滚轮轴间距离55－90mm

ｊ．滚牙量4-25pcs/min

ｋ．滚轮轴倾角±3°

ｌ．主机马达3hp 8n  (2.2kw)

ｍ．油压马达1hp(0.75kw)

ｎ.最高进给压力6tons

ｏ．重量500kg

ｐ．机械体积1180*1000*1500

5．安装调试以上设计制造等要求，在设备到达后由供货方负责进行安装调试及运转，同时还附有指导设备使用、保养及维修责任（仅限于国内客户，境外另议）

6．保证事项设备使用一年内若出现因设计制造材料而引起的问题或缺陷，由供货方负责维修及更换相关的零配件，但不包括因使用不当而造成的问题，电器部分保修五个月，模具易损件不在保修范围内（保修条例详细以正式合同）

7．附属品随机工具一套

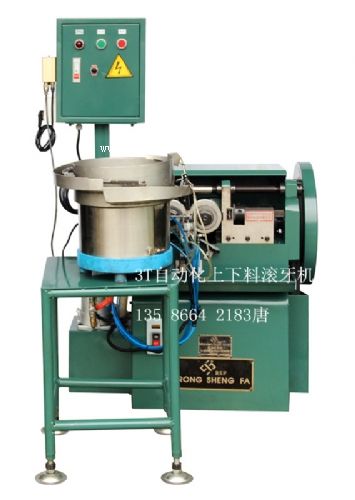

8．送料不含送料架和收料架 如加自动送料振动盘400mm以内，另加8000元

模具含牙轮一套，在本机使用

产品说明：

1.特点:高速、高效、耐用；

2.油箱可内、外置，节约空间、便于清洗；

3.操作简单，中心板对应滚牙轮易于调机；

4.用途广泛，适用于各种行业滚制螺纹。
