钛阀门

¥ 0

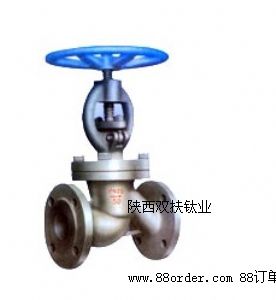

截止阀
一、应用范围：
产品广泛应用于石油化工、化肥、电厂、油田、建筑等行业。
二、技术规范
1、适用介质：水、蒸汽、油品（碳素钢阀门）；硝酸类（不锈钢阀门）。
2、适用温度： ≤425℃（碳素钢阀门）； ≤200℃（不锈钢阀门）。
3、结构长度：gb12221-89
4、连接标准：jb79、gb9113
5、驱动方式：手动、气动、电动

阀门公称压力和试验压力

公称通径 dn(mm)	公称压力 pn(mpa)	强度试验压力 1.5pn(mpa)	密封试验压力
公称通径 dn(mm)	公称压力 pn(mpa)	强度试验压力 1.5pn(mpa)	水1.1pn(mpa)	气(mpa)
15～200	1.6	2.4	1.76	0.6
	2.5	3.75	2.75
	4.0	6.00	4.40
	6.4	9.6	7.04
	10.0	15.00	11.00

三、主要零件材料

零件名称	材料
零件名称	c	p
阀体、阀盖	碳素铸造钢	铬镍钛钢
阀杆	铬不锈钢	铬镍钛钢
阀座	铬不锈钢	铬镍钛钢
阀瓣	铬不锈钢	铬镍钛钢

球阀系列
一、应用范围：
产品广泛应用于石油化工、化肥、电厂、油田、建筑等行业。
二、技术规范
1、适用介质：蒸汽、水、油品、气、硝酸类、醋酸类
2、适用温度： -20～150℃
3、结构长度：gb12221-89
4、连接标准：jb79 gb9113
5、驱动方式：手动、气动、电动

阀门公称压力和试验压力

零件名称	材料
零件名称	c	p	r
左右阀体	wcb	zg1cr18ni9ti	zg0cr18ni12mo2ti
球体	2cr13	1cr18ni9ti	0cr18ni12mo2ti
阀杆	2cr13	1cr18ni9ti	0cr18ni12mo2ti
密封圈	增强聚四氟乙烯	增强聚四氟乙烯	增强聚四氟乙烯
填料	四氟乙烯	四氟乙烯	四氟乙烯
适用介质	水、油品、气	硝酸类	醋酸类

公称通径 dn(mm)	公称压力 pn(mpa)	强度试验压力 1.5pn(mpa)	密封试验压力
			水1.1pn(mpa)	气(mpa)
15～400	1.6	2.40	1.76	0.6
	2.5	3.75	2.75
	4.0	6.00	4.40
