电动通风蝶阀概述

一、电动通风蝶阀概述

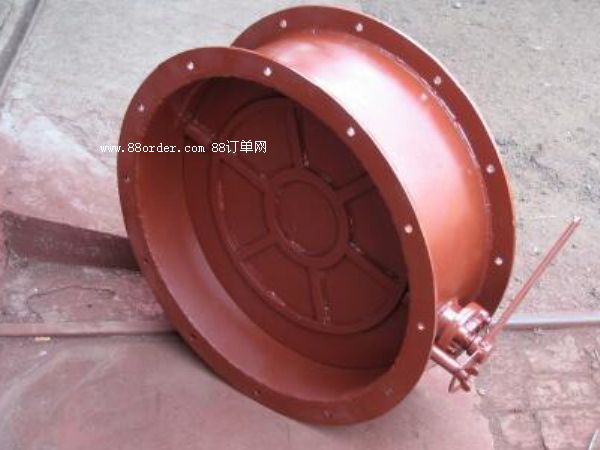

电动通风蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。

电动通风蝶阀主要用于冶金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置。

二、电动通风蝶阀的工作原理：

采用与阀体相同材料加工成密封圈，采用电或气动传动。其适用温度随阀体选材而定，公称压力≤0.6mpa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。

三、电动通风蝶阀其主要特点为:

1,设计新颖,合理,结构独特,重量轻,启闭迅速.

2,操力矩小,操作方便,省力灵巧.

3,采用适应的材料以满足低,中,高不同介质温度其及腐蚀性介质等.

四、,电动通风蝶阀采用标准

设计标准:gb/t12238-2008 jb/t8692-1998法兰连接尺寸:gb/t9115.1-2000结构长度 h:gb/t12221-1989压力试验:gb/t13927-1992;jb/t9092-1999

五、电动通风蝶阀执行机构

采用新型系列gt型电动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用系列aw型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式.

1,齿轮式双活塞,输出力矩大,体积小.

2,气缸选用铝金材料,重量轻,外形美观.

3,可在顶部,底部安装手动操作机构.

4,齿条式连接可调节开启角度,额定流量.

5,执行器可选带电讯号反馈指示及各类附件以实现自动化操作.

6,is05211标准连接为产品的安装更换提供了方便.

7,两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围.确保与阀门的同步精度.

六、电动通风蝶阀主要技术参数:公称通径dn50～2000公称压力pn(mpa)0.050.250.6试验压力强度试验0.0750.3750.9密封试验≤1.5％泄漏量适用介质煤气、含尘气体、烟道气等驱动形式手动、蜗杆蜗轮传动、气传动、电传动电动通风蝶阀主要零部件材料
