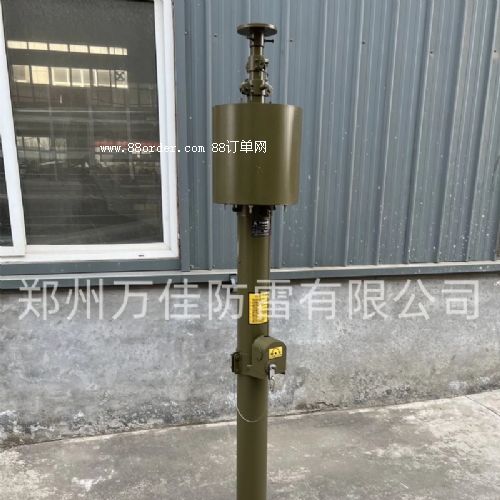

户外10米手动/自动便携式可拆卸升降避雷针通讯/信天线升降

一、便携式手动升降杆地面架设、升起与拉线

1.1 选择好平整开阔场地，方圆能满足拉线钉地钉要求，即场地为大于或等于r=7m的圆形面积。

1.2 将便携式手动升降杆与方底板用m10沉头螺钉和螺母固定到一起，再装上负载并拧紧杆顶的蝶形钉将负载固定。

1.3将拉线盒的各拉线锁销调到开锁状态，将双层拉线盒的长、短拉线挂钩分别挂在上数一、二层拉线孔上，再将单层拉线盒上的拉线挂钩挂在下边一层拉线孔上。

1.4放松闭合锁并摘下闭合锁挂钩，再垂直立起便携式手动升降杆并扶住，再在方底板上钉上地桩钉。

1.5以便携式手动升降杆为中间，对应便携式手动升降杆拉线孔方位，将三个短地钉钉在半径r=4m的圆周上，再将三个长地钉钉在半径r=7m的圆周上并使地钉挂环朝向便携式手动升降杆。

1.6将三个单层拉线盒上的拉线盒挂钩对应挂在三个短地钉挂环上。调整单层拉线盒拉线，将拉线盒摇把插入单层拉线盒拉线摇把插孔内，协调顺时针旋转拉线盒摇把，收紧钢丝绳将便携式手动升降杆固定在垂直位置。扶便携式手动升降杆的人这时可以松手。

1.7将三个双层拉线盒上的拉线盒挂钩对应挂在三个长地钉挂环上。

1.8旋下手摇轴堵盖，将手摇把插在手摇轴上，顺时针均匀摇手摇把升起便携式手动升降杆。升起过程边升边放双层拉线盒的拉线，并制定专人观察便携式手动升降杆的垂直情况，根据需要指挥拉线控制员调松或调紧双层拉线盒拉线以保持便携式手动升降杆垂直升起。

1.9当看到下数二节下部露出红色标志或感觉摇不动时，便携式手动升降杆已升到大高度，将双层拉线盒的长、短拉线锁销扳到闭锁位置，分别顺时针旋转拉线盒摇把收紧长、短拉线钢丝绳，使便携式手动升降杆成一直线并固定在垂直位置。
