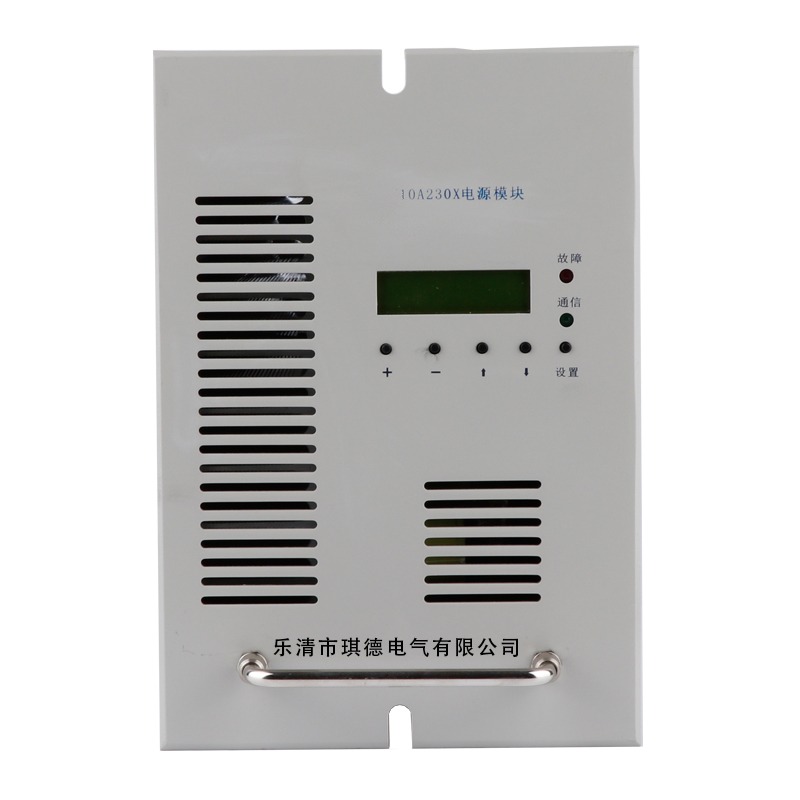

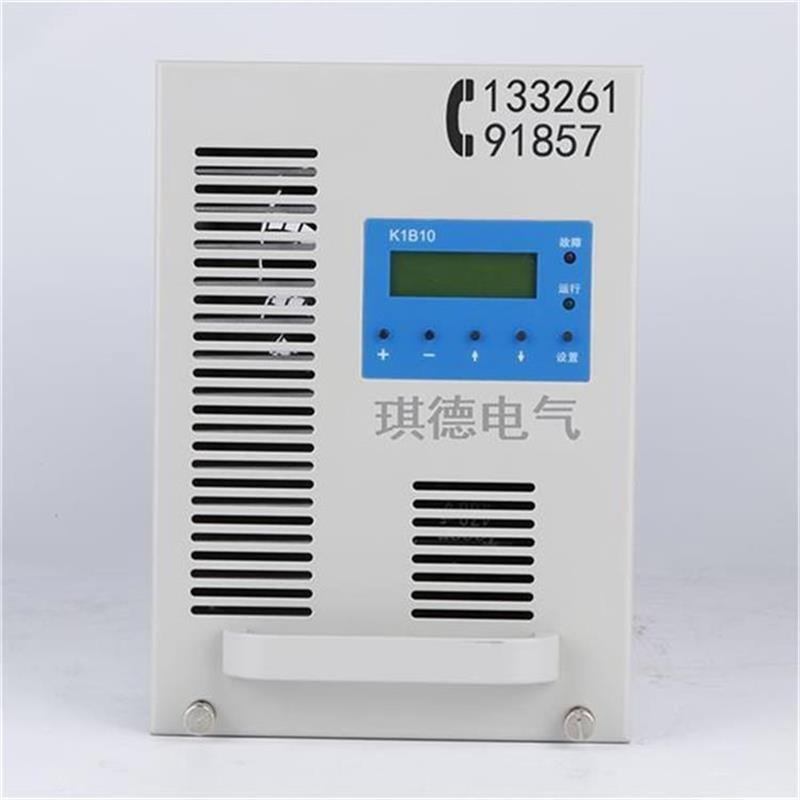

直流屏电源模块STD10A230XCB充电模块STD05A2
std10a230xcb电源模块std05a230xcb充电机的应用，直流屏电源模块std05a230xcb，整流模块std10a115xcb，std20a115xcb，std10a230x，std05a230x，std20a230xcd直流屏充电模块的关键词: 电力智能高频开关充电模块std20a230xcb,高频电力充电模块,电源模块, 电力智能高频开关电源模块, 电力用直流模块, 充电模块,电力电源模块, 电力充电模块,高频开关模块, 智能化电力整流模块,直流屏充电模块,直流专用高频充电模块, 全自动充电机、浮充电机
概述
mtdf系列高频开关整流模块的主要作用是将交流电整定成为具有额定电压的直流电流负载供电，是系统中最基本的组成部件。该模块系列是专为电力操作电源系统设计制造的电源模块。mtdf系列高频开关整流模块为强制风冷冷却方式。
mtdf系列整流模块有220v/5a、220v/10a、110v/10a等。
?二、高频整流模块特点
u 采用先进的zvt谐振高频软开关技术，转换效率高；
u 模块采用输出无级限流方式，可根据负载电流的大小和电池容量来选择，限流点稳流精度优于±0.5％；
u 采用低差自主均流技术，多个模块并机运行时，具有理想的均流性能；
u 采用一体化的输入输出及通讯端口，并设计为可带电插拔，模块与模块之间采用自带二极管隔离设计，防止模块间相互影响，方便直流系统维护，变得安全、简单、高效；
u 模块内部自带cpu，模块所有基准校准和控制全部采用12位d/a完成，替代所有电位器，避免了电位器固有的温度系数和机械特性所引起的参数漂移；
u 模块还内置e2prom，保证了模块的运行参数永不丢失，即使脱离主监控工作其运行参数也不会有任何改变；
u 具有完整的告警和保护功能；
性能特点
型号说明 1.2 模块结构及尺寸 图4-11：壁挂模块 1.3 工作原理及功能 整流模块的原理框图如下
图4-12 所示。 交流输入首先经emi 滤波。该部分电路可以有效吸收雷击残压和电网尖峰，保证模块后级电路的 。 交流经整流后转换成高压直流电，经 pwm 电路后转换为高频交流，再经高频变压器隔离降压后高频整流输出。 模块控制部分负责pwm 信号产生及控制，保证输出稳定，同时对模块各部分进行保护，提供“四遥”接口。 采用高频软开关技术，模块转换效率大大提高，*可达93％。 公司产品版本 额定输出电流：5a、10a、20a 直流输出电压额定等级： 220 为标称220v 电力模块 110 为标称110v 电力模块 公司产品系列 高频开关电源模块图4-12：工作原理图1.4 性能及技术指标 项目
技术参数
二、主要技术指标：
交流输入
交流输入额定电压：380v，50hz。
电压变化范围：176v～264v。
频率变化范围：50hz±10％。
直流输出
输出额定值：10a/230v（std10a230xcb）
5a/115v（std05a230xcb）
电压调节范围：180v～270v（std10a230xcb）
90v～135v（std10a115xcb）
输出限流范围：20％-110％×额定电流
稳压精度：≤0.5％
稳流龋骸�0.5％
纹波系数：≤0.1％
转换效率：≥93％（满负荷输出）
动态响应：在20％负载跃变到80％负载时恢复时间≤200цs，超调≤±5％
使用说明
输出电压过高对用电设备会造成灾难 故，为杜绝此类情况发生，我公司的高频模块内有过压保护电路，出现过压后模块自动锁死，相应模块故障指示灯亮，故障模块自动退出工作而不影响整个系统正常运行；过压保护点设为280v±2v（sp240d02）或者140v±2v（sp120d04）。
输出限流保护：每个模块的输出功率受到限制，输出电流不能无限增大，因此每个模块输出电流限制为额定输出电流的1.1倍，如果超负荷，模块自动调低输出电压以保护模块。
短路保护：整流模块输出特性如下图，输出短路时模块在瞬间把输出电压拉低到零，限制短路电流在限流点之下，此时模块输出功率很小，以达到保护模块的目的。模块可长期工作在短路状态，不会损坏，排除故障后模块可自动恢复工作。
模块并联保护：每个模块内部均有并联保护电路， 保证故障模块自动退出系统，而不影响其它正常模块工作。
其他同规格电源模块型号有：rt05a230x，rt10a230x，rt20a230x，rt05a115x，rt05a115xe，rt10a115x，rt10a115xe，rt20a115x，监控模块：rt100a，rt200a，rt500c，rt600c，rt800c，rd10a230c，rd05a230c，rd20a230c，rd05a115c，rd10a115c，rd10a115cz，rd10a230h3，rd20a230h3，rd10a230h5，rd20a230h5，rd02a230cs，rd02a230ds，监控模块：rd-jk，rd100a，rd100a-1，rd200a
