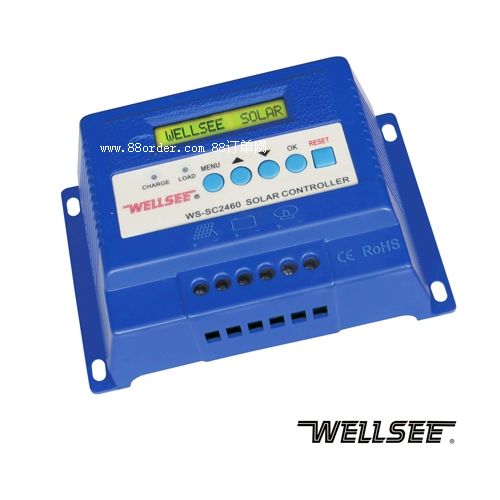

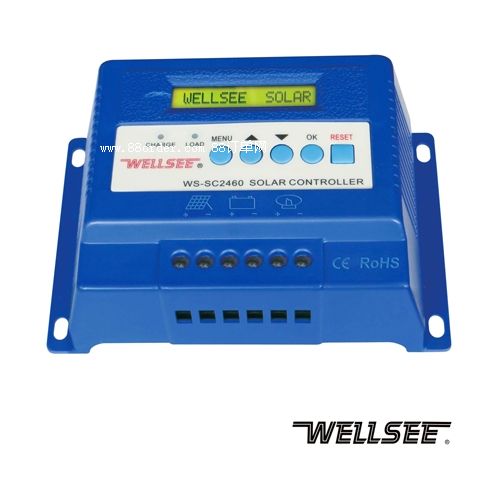

WS-SC2460 维尔仕太阳能三阶充放电控制器

ws-sc2460  维尔仕太阳能三阶充放电控制器

  品牌：    维尔仕 尺寸：  183*120*68 mm

品名：   太阳能三阶充放电控制器 重量：    960g

型号：   ws-sc2460 规格：   18台/箱

________________________________________

ws-sc2460  维尔仕太阳能三阶充放电控制器

中国太阳能充放电控制器特大型研发生产企业、维尔仕太阳能控制器、光伏设备全球供应商。维尔仕通过了iso9001, ce and rohs  认证。武汉维尔仕可根据用户需求设计制造。诚征各区域代理商！

ws-sc2460 维尔仕太阳能三阶控制器（维尔仕光伏控制器 / 太阳能充放电控制器），应用于太阳能光伏系统中，协调太阳能电池板、蓄电池、负载的工作。本控制器不同于其它的太阳能控制器，具有先进的三阶段充电功能，实现蓄电池的完全充电。并增加了全面的保护功能，使整个太阳能光伏系统高效、安全的运作。

维尔仕太阳能三阶控制器完全区别于普通太阳能控制器，具有独到之处---三阶充电模式：按照蓄电池充电特性曲线进行充电，采用“恒流→恒压限流→涓流浮充”智能三阶段充电模式。使蓄电池充满电量；具备先进的人机交互功能，用户可调充电电压。

三阶充电模式（12v系统为例）：

1、恒流全充电阶段，利用光板准恒流输出特性直接对电池充电，直到电池电压为13.7v（可以调节）；

2、恒压充电阶段，通过pwm控制，电池电压保持在13.7v，直到充电电流小于涓流值；

3、进入涓流充电阶段，继续调整pwm，使充电电流保持在涓流状态，直到电池电压达到14.2v，充电结束。

如果电池电压充电起始电压大于最低保护电压，防止频繁过度充电，系统自动进入浮充模式；起始充电电压小于最低保护电压，则进入三阶充电模式。

三阶段充电法在充电开始和结束时采用恒电流充电，中间用恒电压充电。当电流衰减到预定值时，由第二阶段转换到第三阶段。这种方法可以将出气量减到最少，更好的保护蓄电池；最主要的是能真正充饱蓄电池。

ws-sc2460 维尔仕太阳能三阶控制器适用于所有类型的光电面板及铅酸型电池（其他类型电池可根据用户定制充电曲线），mcu（微处理控制器）具有pwm（脉冲宽频调制）程序。根据电池类型及电池板供电情况，能从pv面板提供快速、最佳的充电电压及电流。

产品功能：

•  恒流→恒压限流→涓流浮充”智能三阶段充电模式

  •  cpu控制，液晶屏显示

  •  自动识别输入电压

  •  适用多种类型耐用的蓄电池

  •  微处理控制器脉宽调制（pwm）充电

  •  可设置低压断开/恢复连接直流输出负载端子时的电池电压值

  •  温度感应器补偿电池充电

  •  防pv反充保护电路

  •  过载保护

  •  电池过充保护

  •  短路保护

  •  反向放电保护

  •  极性反接保护

  •  雷电保护

  •  欠压保护

  •  lcd参数轮流显示

技术参数：

规格 ws-sc2460 40a ws-sc2460 50a ws-sc2460 60a

额定电压 12v/24v    电压自动识别

最大负载电流 40a 50a 60a

输入电压范围 12v～20v / 24v～40v

长度≤1m的情况下

充电回路压降 ＜0.25v

长度≤1m的情况下

放电回路压降 ＜0.05v

超压保护 17v / 34v

浮充模式充满断开

三阶模式充满断开 13.7v / 27.4v

14.2/28.4v

欠压断开 10.5~11v / 21v~22v

温度补偿 -3mv/℃/cell

空载损耗 ≤30ma

最大电线规格 8mm2

环境温度 -35℃—+75℃

接线方法

本公司生产的太阳能充电控制器总共有六个接线孔，从左到右分别接，（1）太阳能板正极 ，（2）太阳能板负极，（3）蓄电池正极，（4）蓄电池负极，（5）负载正极，（6）负载负极。在接线之前，请确认太阳能板输出电压、电池电压、负载输入电压三者一致，否则系统不能正常运行

接线步骤

首先控制器接上蓄电池:

将蓄电池的正极和负极相应的接入控制器的第三个和第四个接线孔（从左数），接入后控制器的“battery”显示灯会亮，代表蓄电池连接正确。否则请检查蓄电池是否接入正确。在进行下一步接线步骤之前应确保蓄电池连接正常。

然后控制器接上太阳能板或接上负载

将太阳能板的正极和负极相应接入控制器的第一个和第二个接线孔（从左数），禁止反接，接入时不必担心电池反充；或将负载电器的正极和负极相应接入控制器的第五和第六个接线孔（从左数），禁止反接、禁止短路。否则会损坏负载电器。

线接好后，系统就可以通电使用了。
