KCB磁力传动齿轮泵

¥ 0

磁力传动齿轮泵是一种通过磁力耦合器（即内、外磁转子的同步旋转）来实现无接触同步传递，使泵的动密封转化为静密封，从而使泵达到完全密封无泄漏的容积式齿轮泵。
磁力传动齿轮泵主要由电动机，磁力耦合器以及齿轮泵本体三部分所组成。
磁力偶合器的一半(内磁转子)装在泵轴上，并辅以非铁磁性材料制成的隔离套完全密封在泵体内，而另一半(外磁转子)则装在电动轴上。在工作时，电动机带动外磁铁转动，通过内、外磁转子磁场感应效应，同时耦合密封在泵体内的内磁铁同步转动。从而实现无接触、无摩擦地将外部动力传递到到内部转子，之后带动磁力传动齿轮泵的转子转动

kcb磁力传动齿轮泵结构特点 :
（１）泵内所有运转部件利用输送介质润滑
（２）设有安全阀超载保护
（３）全密封，无泄露
（４）可正反转，对泵没有任何影响

kcb型磁力传动齿轮泵详细说明
kcb型磁力传动齿轮泵适用于石化行业工艺流程中输送不含固体颗粒和纤维，温度不高于120℃粘度为5～1500cst的有一定润滑性的流体。是专为不能发生液体泄漏场合而设计的，可用于各种液体的取样、输送、分发、循环、罐装等行业，特别适合于有腐蚀、有毒、污染、渗透性强、昂贵介质的输送。

产品优点：
①.运转部件可利用输送介质来润滑，无需单独添加润滑和冷却，降低能耗。
②.可正反方向转，不会对泵产生任何影响。
③.由于运转时泵轴、内磁转子被泵体、隔离套实现了动密封到封闭式静密封的转变，从而彻底解决了以往齿轮泵泵出现的“跑、冒、滴、漏”等问题，消除了输送易燃、易爆、有毒、有害介质时通过泵密封泄漏的安全隐患。
④.由联轴器传动变成同步拖动，不存在接触和摩擦。功耗小、效率高，且具有阻尼减振作用，减少了电动机振动对泵的影响和泵发生气蚀振动时对电动机的影响。
⑤.在过载时，内、外磁转子就会自动滑脱，对电机起过载保护的作用。
⑥.另设有安全阀过载保护。

特殊需求：
对于有腐蚀性或对卫生要求比较高的场合可以选用不锈钢材质齿轮泵。
磁力传动齿轮泵是一种理想的绿色无污染设备，保护环境，给企业增产节支、安全生产带来经常打的经济效益和社会效益。

kcb磁力传动齿轮泵产品属性

型号	kcb300
流量	18 m3/h
转速	其它 rpm
配带功率	5.5 kw
吸入口径	70 mm
排出口径	70 mm
材质	不锈钢
驱动方式	电动

kcb磁力传动齿轮油泵标准性能表

型号 type	流量ｑ capacity		进出口直径diameter		转速n speed (r/min)	规定压力pressure (mpa)	必需汽蚀余量npshr(m)	效率η effi. (％)	电动机ｍotor		重量(kg)
型号 type	(m3/h)	(l/min)	英制	公制	转速n speed (r/min)	规定压力pressure (mpa)	必需汽蚀余量npshr(m)	效率η effi. (％)	功率 (kw)power	型号 type	重量(kg)
kcb-18.3	1.1	18.3	g3/4	φ15	1400	1.45	5	44	1.5	y90l-4	62
kcb-33.3	2	33.3	g3/4	φ15	1420	1.45	5	44	2.2	y100l1-4	67
kcb-55	3.3	55	g1	φ25	1400	0.33	3	41	1.5	y90l-4	64
kcb-83.3	5	83.3	g11/2	φ38	1400	0.33	3	43	2.2	y100l1-4	70
kcb-200	12	200	g2	φ50	1420	0.33	5	46	4	y112-4	135
kcb-300	18	300	g3	φ70	1440	0.36	5	42	5.5	y132m2-4	175
kcb-483.3	29	483.3	g3	φ70	960	0.36	5.5	42	7.5	y132m2-4	213
kcb-483.3	29	483.3	g3	φ70	960	0.36	5.5	42	11	y132m-4	213
kcb-633	38	633	g4	φ100	970	0.28	5	43	11	y160l-4	275
kcb-960	58	960	g4	φ100	1470	0.28	5	43	18.5	y180m-4	305
kcb-960	58	960	g4	φ100	1470	0.28	5	43	22	y180l	305

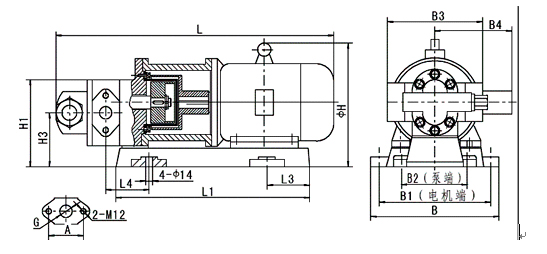

kcb齿轮泵

型号	l	l1	l2	l3	l4	l5	h	h1	h2	h3	h4	b	b1	b2	b3	b4	a	g	重量(kg) weight
kcb-18.3	566	391	239	86	75	86	230	176	130	109	40	259	225	190	155	192	52	g3/4"	62
kcb-33.3	618	416	256	86	82	93	285	186	140	119	50	279	245	190	180	192	52	g3/4"	67
kcb-55	595	391	239	86	89.5	100.5	230	176	130	109	40	259	225	190	155	192	70	g1"	64
kcb-83.3	652	416	256	94	102	113	285	186	140	119	50	279	245	190	180	192	78	g11/2"	70

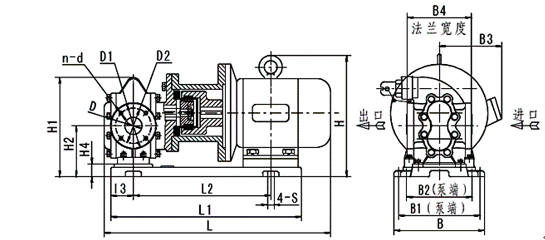

kcb磁力传动齿轮泵

型号	l	l1	l2	l3	l4	n-s	h	h1	h2	h3	h4	b	b1	b2	b3	b4	d	d1	d2	n-d	重量 weight (kg)
kcb-135	709	577	419	58	905	4-ф16	355	314	168	202	50	326	290	240	190	214	ф50	ф110	ф140	4×m 12	135
kcb-200	709	577	419	58	905	4-ф16	355	314	168	202	50	326	290	240	190	214	ф50	ф110	ф140	4×m 12	135
kcb-300	883	715	502	80	124	4-ф22	423	378	198	240	70	390	340	280	210	228	ф70	ф123	ф155	6×m 14	173
kcb-483.3	883	715	502	80	124		423	378	198	240	70	390	340	280	210	238	ф70	ф123	ф155	6×m 14	175
kcb-483.3	972	795	565	80	124		465	378	198	240	70	450	400	290	255	228	ф70	ф123	ф155	6×m 14	213
kcb-633	1074	901	629	100	145		500	455	258	275	70	450	450	400	285	280	ф100	ф158	ф190	8×m 14	275
kcb-960	1099	900	635	100	145		525	455	258	275	70		470	420	285	280	ф100	ф158	ф190	8×m 14	305
