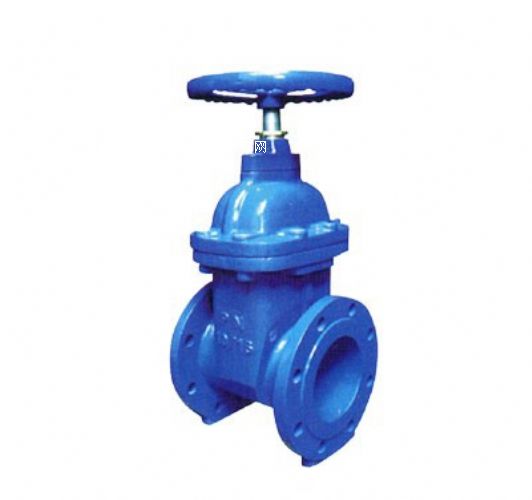

ZZ45X直埋式弹性座封闸阀

东光阀门直埋式弹性座封闸阀介绍

直埋式闸阀可安装于各种地下管路上作为双向闭路设备使用。广泛应用于自来水、污水处理等行业。也适用于城镇给排水管网、高层建筑、住宅小区、石油、天然气、电厂、环保、矿山、造纸、发酵等行业。

型号 直埋

zz45x-10 直埋z45x-16

公称压力           1.0mpa(10kgf/cm2)            1.6mpa(16kgf/cm2)

公称通径           40～400mm                    40～400mm

井管长度           0.3～2m                      0.3～2m

井管伸缩调整量     0.2～1m                      0.2～1m

密封实验压力       1.1mpa(11kgf/cm2)            1.76mpa(17.6kgf/cm2)

强度实验压力       1.5mpa(15kgf/cm2)            2.4mpa(24kgf/cm2)

适用温度           -40～90℃                    -40～90℃

适用介质           水、油、天然气及其他非腐蚀性流体 水、油、天然气及其他非腐蚀性流体

驱动方式           手动                         手动



直埋式闸阀材料表

阀体         灰铸铁、球墨铸铁

闸板         灰铸铁、球墨铸铁、nbr、nr、epdm

阀盖         灰铸铁、球墨铸铁 阀杆、

伸缩杆       不锈钢

密封套       黄铜

阀杆螺母     黄铜

密封圈       nbr

井管伸缩部分 钢管加两层防腐处理

井室井盖     灰铸铁、球墨铸铁
