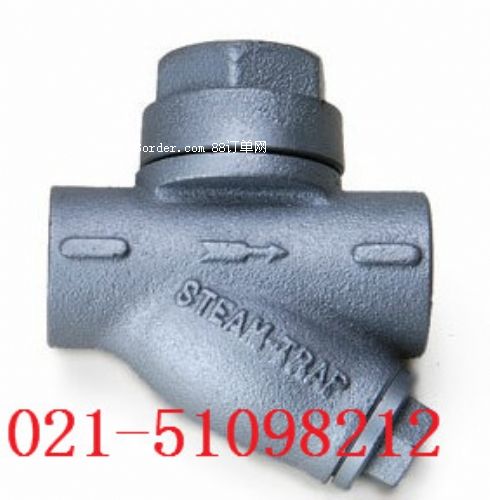

台湾317ST-B1F浮球式疏水阀

根据疏水阀工作原理的不同，疏水阀可分为以下几种类型：

一，机械型：依靠蒸汽疏水阀内凝结水液位高度的变化而动作，包括：

浮球式：浮子为封闭的空心球体

敞口向上浮子式：浮子为开口向上的桶型

敞口向下浮子式：浮子为开口向下的桶型

二，热静力型：依靠液体温度的变化而动作，包括：

双金属片：敏感原件为双金属片

蒸汽压力式：敏感原件为波纹管或墨盒，内部充入挥发性液体

三，热动力型：依靠液体的热动力学性质的变化而动作。

圆盘式：由于在相同的压力下，液体与气体的流速不同，所产生的不同的动，静压力，驱使圆盘阀片动作

脉冲式：由于不同温度的凝结水通过两极串连节流孔板式，坐在两极节流孔板之间形的不同压力，驱使阀瓣动作。

自由浮球式疏水阀是利用阿基米德浮力原理，使浮球随体腔内液面的升降而升降，从而打开或关闭阀座排水孔形成排水阻汽动作。
　　当开始工作时，开启设在阀盖上的手动放气阀，大量的冷空气或不凝结气体在蒸汽和凝结水推动下排除体外后，关闭放气阀。这时疏水阀处于关闭状态，随着时间的延续流入阀内的凝结水逐渐增多，也就是说体腔内液面升高到浮力大于球体自身重量及阀口面积作用力时，球体浮起打开阀口，大量的凝结水迅速排往阀后。
　　在排水过程中，液面逐渐下降，由于体腔内压力分布不均匀，阀口处压力最低，使漂浮在液面的浮球受到不平衡的力，推动浮球向阀口浮动，直至到封闭阀口为止，此时体内底部支点顶住浮球，使浮球不能继续下降，排水停止。此时液面与阀口有一定距离，因此形成水封，阻止蒸汽逸漏。
