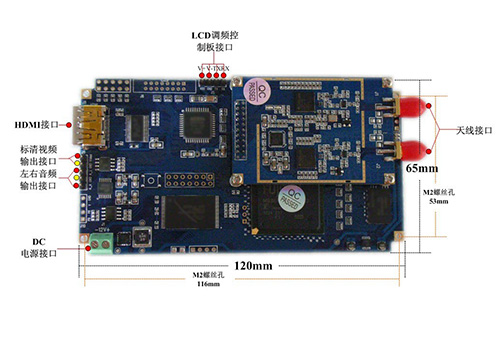

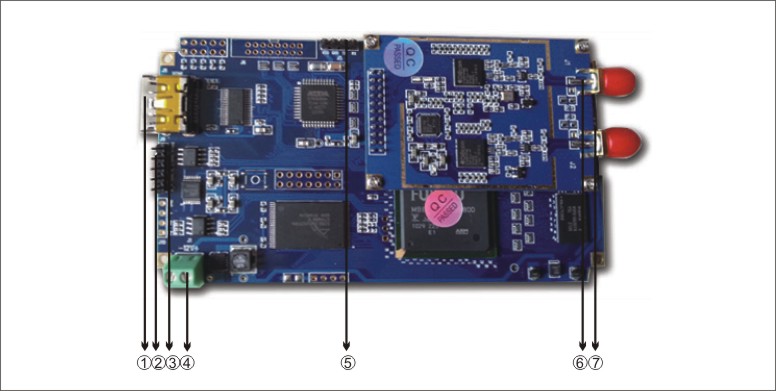

1 高清接收板主卡的连接：
1.hdmi：高清视频输出口
2.video：标清视频输出口
3.a-r/a-l：音频/左右声道输出口
4.dc-in：接收板电源输入口
5.外接控制板口：外接调频控制面板插口（3.3v，gnd，rx，tx一一和下面⑵对应）
6.j1：接收板的接收主天线（sma头）
7.j2：接收板的接收辅天线（sma头）

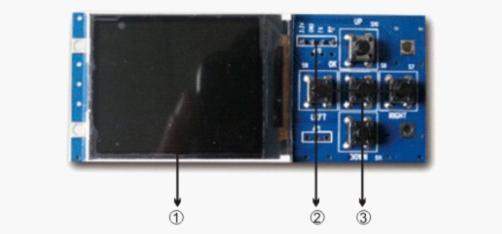

2 调频板：
⑴ lcd显示屏：调频板的参数显示屏
⑵ 外接主板口：外接到发射主板上的插口（3.3v，gnd，rx，tx一一和上面⑤对应）
⑶ 控制键：高清调频板的参数控制键（上，下，左，右，确定）

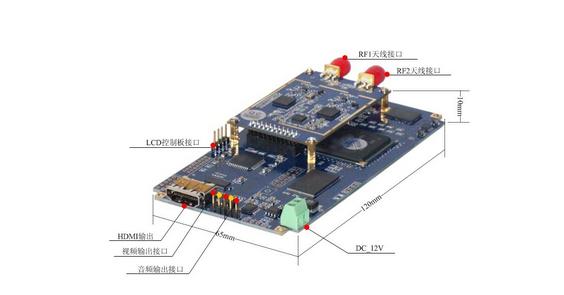

3 高清接收板说明：
 | 型号 |
高清cofdm解调主板 |
| 工作电压 |
dc12v |
| 工作电流 |
250ma |
| 灵敏度 |
-105dbm/2mhz |
| 视频输出 |
cvbs:支持d1标清分辨率
hdmi:支持hd1080p、720p、576、480 |
| 信道带宽 |
2/2.5/4/8mhz(可选) |
| 工作频率 |
300～900mhz（步进1mhz、可调） |
| 前向纠错 |
1/2、2/3、3/4、7/8 |
| 保护间隔 |
1/32、1/16、1/8、1/4 |
| 输入方式 |
sma |
| 解密方式 |
aes |
| 解调方式 |
cofdm 2k模式 |
| 解码方式 |
h.264/mpeg2 |
| 参数控制方式 |
通过lcd控制板设置相关参数 |
| 模块尺寸 |
120mm*65mm*10mm |
|
